Patronenheizkörper - G1½ mit Schutzrohr

Patronenheizkörper bestehend aus einem Stahl-Nippel G1½ mit eingeschweißtem Stahlrohr Ø 42 mm
auswechselbarer keramischer Heizeinsatz
Einschraubheizpatrone mit Haube
Schutzart IP 65
waagerechter Einbau
Als Tankheizung zur Vorwärmung von Öl und industriellen Flüssigkeiten
Anwendungen: Beheizung von Hydrauliköl, Wärmeträger- und Turbinenöl
Die zulässige Oberflächenbelastung ist
durch den Kunden zu überprüfen

Patronenheizkörper Ø 42 mm mit Keramikgliederheizkörper Ø 36 mm

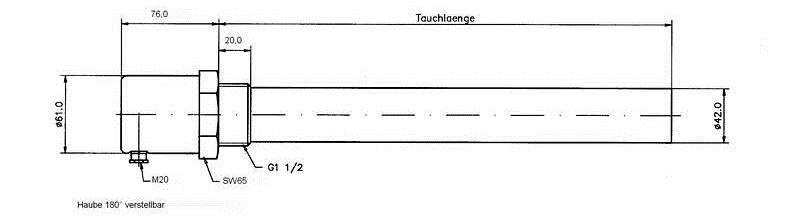

Technische Zeichnung einer Einschraubheizpatrone mit Durchmesser 42 mm

Technische Daten - Patronenheizkörper Ø 42 mm

Artikel-Nr.	Tauchtiefe (Einbaulänge) (mm)	Spannung (Volt)	Leistung (Watt)	Oberflächen- belastung (W/cm²)	Gewicht (kg)
54591020	200	230	400	1,5	1,2
54591030	300	230	600	1,5	1,5
54591040	400	230	800	1,5	1,8
54591050	500	230	1000	1,5	2,0
54591060	600	230	1200	1,5	2,4
54591070	700	230	1400	1,5	2,7
54591080	800	230	1600	1,5	3,0
54591090	900	230	1800	1,5	3,3
54591100	1000	230	2000	1,5	3,6
54591110	1100	230	2200	1,5	3,9
54591120	1200	230	2400	1,5	4,2
54591140	1400	230	2800	1,5	4,8
54591160	1600	230	3200	1,5	5,4
54591180	1800	3 x 400	3600	1,5	6,0
54591200	2000	3 x 400	4000	1,5	6,6

Rohrmaterial: Stahl: Ø 42 mm; Edelstahl 1.4571: Ø 42 mm

Sonderanfertigungen: andere Längen, Leistungen, unbeheizte Zonen, Spannungen, Werkstoffe und Gewindegrößen sind lieferbar.
